Máy phay giường CNC là dòng máy có khả năng gia công các vật liệu có kích thước, trọng lượng lớn và các cấu kiện siêu trường siêu trọng mà các dòng máy khác không thể đáp ứng được.
Do vậy, máy phay giường được ưu tiên đầu tư để gia công, sản xuất các chi tiết lớn trong các lĩnh vực như công nghiệp hàng không hàng hải, năng lượng,…
1. Máy phay giường CNC là gì?
Máy phay giường CNC (tên tiếng Anh: Double Column Milling Machine) là một trong các loại của máy phay CNC.
Hoạt động chính của máy cũng như các loại máy phay khác chủ yếu là cắt gọt và gia công các phôi kim loại (những phôi gia công như sắt, thép, nhôm,…).
Điểm khác biệt là máy phay giường CNC có bàn máy cố định có kích thước lớn nằm trên một bệ máy vững chắc. Trục chính thay dao linh hoạt có thể thực hiện nhiều thao tác cùng lúc.
Trong máy phay giường, bàn máy thường chỉ di chuyển theo chiều dọc, theo một phương vuông góc hướng về cùng phía phía trục chính (X). Trong khi đó thì trục chính di chuyển linh hoạt hơn tịnh tiến qua lại và lên xuống theo 2 phương còn lại (Y, Z).
2. Các bộ phận cấu tạo máy phay giường CNC
– Thân đế máy
Đây là phần rất quan trọng được có kết cấu vững chắc vì chịu lực toàn thân máy và phôi gia công. Đảm bảo khi thực hiện gia công không rung lắc.
– Bàn máy
Thường sẽ kích cỡ rất to và dây làm bằng thép. Có khả năng di chuyển lên xuống theo phương dọc, trục X. Để di chuyển phôi kết hợp với trục chính gia công các chi tiết chính xác.
– Thân ngang và bệ, cột đôi máy
Là bộ phận nâng đỡ trục chính đồng thời giúp cho khung cố định. Máy phay giường sẽ khác các máy khác là có 2 cột, bệ giúp cho khung máy vững chắc hơn đảm bảo độ chính xác tiêu chuẩn.
– Trục chính
Là nơi gá dao và thực hiện các thao tác phay cắt gọt phôi gia công. Được coi là bộ phận quan trọng nhất và ảnh hưởng nhiều nhất đến độ chính xác của chi tiết gia công. Một số loại máy có trục chính toàn tự động có thể di chuyển theo các trục X, Y, Z và bàn máy đứng yên.
– Bộ phận thay dao tự động
Đây là bộ phận không thể thiếu giúp thay đổi dụng cụ gia công của máy cho phù hợp. ATC sẽ đưa dao ra khỏi trục chính và thay vào đó một loại dao khác theo lập trình sẵn.
– Bảng điều khiển
Đây được xem như là bộ não của máy, nơi điều khiển tất cả tiến trình, hoạt động gia công của máy. Từ khâu nhập dữ liệu đầu vào là các bản vẽ và lập trình đến khâu thao tác theo lập trình cho ra chi tiết sản phẩm cuối cùng. Những hệ điều hành phổ biến hiện nay: Fanuc, Mitsubishi,…
– Các bộ phận khác
Máy điều hòa nhiệt độ, hệ thống điện công suất, súng nước, hoặc súng hơi, máy tra dầu tưới, các thanh ray hành trình X, Y, Z giúp di chuyển bàn máy, thanh ngang và trục chính đưa trục chính đến nơi cần gia công.
3. Các thông số cơ bản của máy phay giường CNC

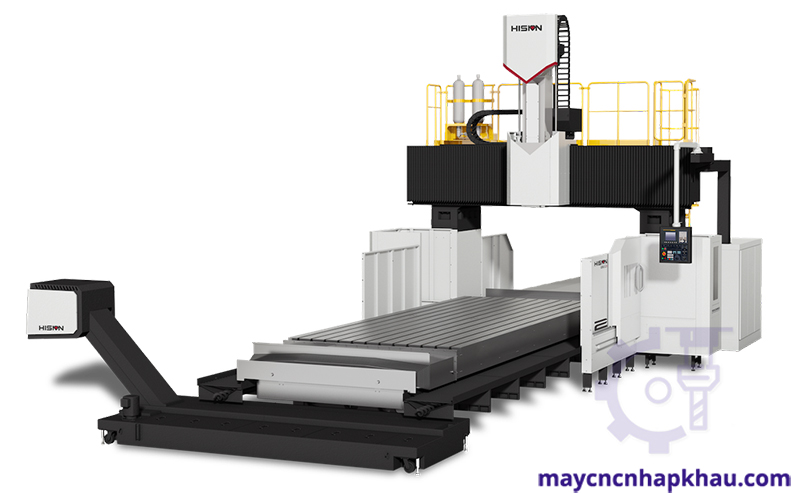

Dưới đây là ví dụ một bảng thông số kỹ thuật của máy phay giường HISION GRU28 Ⅱ×30.
|
Model |
GRU 28 Ⅱ ×30 |
| Hệ điều khiển |
FANUC 0i |
|
Kích thước bàn |
2000×3000 mm |
| Tốc độ trục chính |
4000 rpm |
|
Loại đầu dao |
BT50 |
| Công suất động cơ trục chính |
22/26 kW |
|
Trọng lượng máy |
42 000 Kg |
| Kích thước (DxRxC) |
10500×5300×5500 mm |
|
Hành trình X |
3200 mm |
| Hành trình Y |
2700 mm |
|
Hành trình Z |
1000 mm |
| Model |
GRU 28 Ⅱ ×30 |
| Hệ điều khiển |
FANUC 0i |
4. Công dụng máy phay giường CNC
Máy phay giường CNC thường được sử dụng để gia công phay, cắt gọt các chi tiết có trọng lượng và kích thước lớn.
Máy có thể gia công chi tiết trên nhiều nguyên vật liệu khác nhau: kim loại, phi kim, sắt, thép chất dẻo, gốm sứ, vật liệu tổng hợp,…
5. Ưu điểm máy phay giường CNC
– Thao tác trên vật liệu khó gia công
Máy được thiết kế để gia công các phôi có kích thước lớn, dày và nặng (Các phôi này mang lại độ rung lớn, gây độ lệch làm giảm độ chính xác). Cấu tạo máy gồm 2 cột có kết cấu vững chắc giúp máy đứng vững làm giảm độ rung khi gia công.
– Tính linh hoạt cao khi sử dụng 2 cột
Cột, đầu trục chính, thanh trượt chéo và bàn làm việc đều đã được phân tích và tối ưu hóa bằng thử nghiệm FEM (ứng dụng cho phân tích tuyến tính, phi tuyến, nhiệt, mỏi). Đảm bảo độ ổn định và độ cứng cao của máy, phù hợp để gia công các vật liệu nặng.
– Năng suất gia công cao hơn
Nhờ sở hữu kích thước bàn máy lớn và trục máy cứng cáp có thể gia công các chi tiết siêu trường siêu trọng nhanh hơn so với các máy phay CNC khác.
– Đảm bảo độ chính xác cao khi gia công các chi tiết lớn.
Máy phay giường CNC có nguồn năng lượng lớn và đế máy vững chắc nằm dưới bàn máy. Nhờ đó giúp tiến trình thi công di chuyển các phôi có kích thước lớn lên xuống ổn định hơn không bị rung lắc, không ảnh hưởng đến quá trình gia công.
– Thời gian hoạt động dài ổn định không bị gián đoạn.
Máy phay giường CNC với kết hợp công nghệ CNC tiên tiến được điều khiển tự động bằng máy tính qua lập trình trước đó và không chịu nhiều tác động của con người.
6. Ứng dụng máy phay giường CNC
Các chi tiết thường được gia công như các cụm đầu xe, trục các-đăng, lốc ống thép có đường kính lớn, bánh răng, bánh đà, chi tiết máy, bồn, khung máy siêu trường, siêu trọng, hộp số ô tô xe máy, các trục răng dài, tấm đế lớn, khung máy cắt laser, plasma, máy trạm trộn bê tông, khung máy ép nhựa,…
Ngoài ra máy còn được ứng dụng rộng rãi trong các ngành công nghiệp cần sự chính xác như chế tạo khuôn mẫu, hàng không vũ trụ, giao thông đường sắt, ô tô, máy móc dân dụng, quân sự, năng lượng, cơ khí, vật liệu y tế,..
7. Các hãng sản xuất máy phay giường CNC uy tín
Hãng MAZAK
– Giới thiệu chung:
Công ty Mazak được thành lập vào năm 1919. Năm 2014 khai trương Trung tâm công nghệ Yamazaki Mazak Singapore Đông Nam Á và mở rộng nhà máy. Đến năm 2018 sở hữu sản phẩm có công nghệ đa nhiệm HYBRID.
– Những dòng máy phay giường CNC tiêu biểu hãng MAZAK: Có 2 dòng chính là FJV và FJV 5 axis.
Máy phay giường MAZAK
– Các tính năng đặc điểm nổi bật của máy phay giường CNC hãng MAZAK:
Đa dạng máy và có các máy gia công 5 mặt. Trục chính tốc độ cao mạnh mẽ, độ chính xác cao, tốc độ di chuyển nhanh nhanh chóng, khu vực gia công được che phủ hoàn toàn để chứa phôi đảm bảo an toàn.
Thiết kế đặc biệt của đảm bảo gia công với độ chính xác cực cao trong thời gian dài. Hơn nữa, thiết kế của máy đảm bảo việc tải/ dỡ phôi lớn thuận tiện và dễ vận chuyển.
Hãng DOOSAN
– Giới thiệu chung
Doosan là một tập đoàn công nghiệp hàng đầu của Hàn Quốc. Thành lập năm 1896, với 125 năm hoạt động trong ngành công nghiệp, tập đoàn đã trở thành một trong những tập đoàn tăng trưởng với tốc độ nhanh nhất trên thế giới.
– Những dòng máy phay giường CNC tiêu biểu hãng DOOSAN: BM series, DBM series, DCM series,..
– Các tính năng đặc điểm nổi bật của máy phay giường hãng DOOSAN:
Các dòng máy đa năng ứng dụng như gia công hạng nặng các bộ phận lớn, khuôn và khuôn có độ chính xác cao.
Được thiết kế với các thông số kỹ thuật cao nhất trong cùng phân khúc.
Trục chính mô-men xoắn cao và thiết kế cải tiến mới mang lại hiệu quả cao hơn.
Nhờ đó nâng cao năng suất của khách hàng và tạo ra giá trị gia tăng tối đa.Máy được ứng dụng khuôn dập quá khổ, cho dù là khuôn ô tô, khuôn ép phun hay khuôn ép.
Hãng HISION
– Giới thiệu chung:
HAITIAN PRECISION thuộc tập đoàn HAITIAN.
Tập đoàn HAITIAN được thành lập năm 1966 là một trong những tập đoàn nổi tiếng hàng đầu trong ngành công nghiệp, cơ khí máy móc với hơn 50 năm hoạt động.
– Các dòng máy phay giường CNC tiêu biểu của hãng HISION:
GLU II/ GLU (e) 13/16 Series.
GLU/ GLU (e) 18/23/28 Series (full enclosure option).
GRU II 28/32/36 Series & GNU 28/32/35 Series.

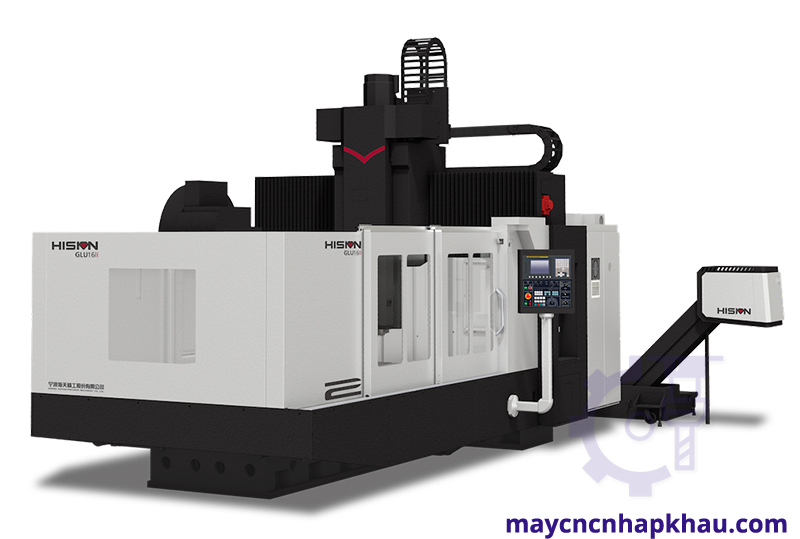

Máy phay giường CNC HISION
– Các tính năng đặc điểm nổi bật của máy phay giường CNC hãng HISION
Đa dạng dòng máy phay giường CNC với các series đáp ứng nhiều nhu cầu gia công của các doanh nghiệp:
- Series thanh ngang có thể di chuyển lên xuống và thanh ngang cố định.
- Series bàn làm việc di chuyển và cột di chuyển.
- Series gia công liên động năm trục đồng thời và tự động gia công 5 mặt.
- Series tốc độ cao, độ chính xác cao và gia công hạng nặng.
- Series dạng cầu tốc độ cao, dạng cầu hạng nặng,…
Sở hữu máy phay giường CNC sẽ giúp doanh nghiệp tăng khả năng cạnh tranh vì đáp ứng được nhu cầu gia công đa dạng của thị trường. Đặt biệt là gia công các chi tiết siêu trường siêu trọng. Các sản phẩm gia công đạt chất lượng tiêu chuẩn với độ chính xác cao và năng suất lớn.
Để được tư vấn về các máy phay giường CNC và báo giá đặt hàng. Quý doanh nghiệp vui lòng để lại thông tin hoặc liên hệ ngay với chúng tôi.
