Với những ưu điểm vượt trội hơn hẳn so với các loại máy phay cơ truyền thống, máy phay CNC đang là sự lựa chọn tối ưu cho các doanh nghiệp gia công hiện nay. Bằng những tính năng ưu việt của công nghệ CNC mang lại rất nhiều lợi ích. Từ tự động hóa quy trình sản xuất, đảm bảo độ chính xác sản phẩm. Cho đến tiết kiệm chi phí và nâng cao chất lượng sản phẩm. Máy còn gia công đa dạng các loại vật liệu và được ứng dụng hầu hết ở các lĩnh vực.
Bài viết này sẽ giúp doanh nghiệp hiểu rõ hơn về máy CNC phay là gì, cũng như cấu tạo và công dụng của máy. Nhằm giúp doanh nghiệp chọn mua được loại máy phù hợp nhất với nhu cầu gia công.
1. Phay CNC là gì?

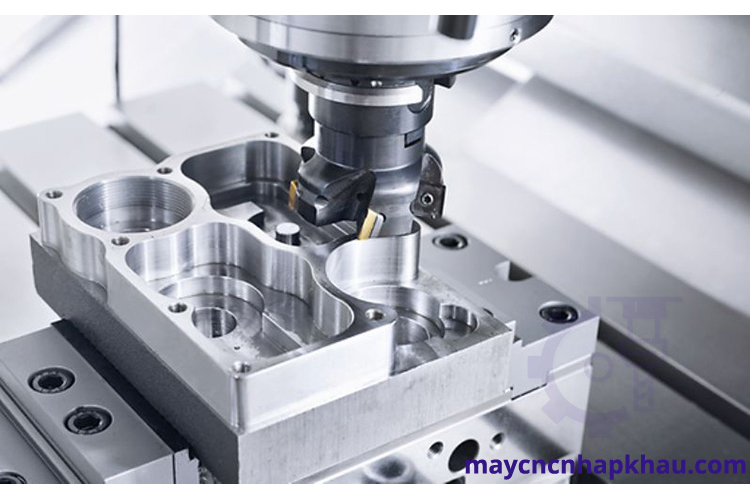

Là quá trình gia công phay trên máy phay CNC, thông qua các lệnh được lập trình trên máy tính.
Gia công phay là quá trình cắt vật liệu bao gồm việc cố định một vật liệu cần gia công gọi là phôi lên đồ gá trên bàn máy. Sau đó đưa công cụ cắt đang quay vào bề mặt phôi để loại bỏ các vật liệu thừa. Nhằm tạo thành sản phẩm có hình dạng và kích thước mong muốn.
Gia công được vật liệu dưới nhiều dạng định hình khác nhau: Mặt phẳng, mặt trụ, rãnh then, trục then hoa, bề mặt phức tạp, mặt tròn xoay, cắt ren, phay bánh răng… Bằng các phương pháp phay CNC phổ biến như phay mặt, phay thường, phay góc, phay mẫu,…
Các bộ phận sản xuất từ gia công phay trên máy phay CNC có dung sai từ +/- 0,001 in đến +/- 0,005 in. Gia công được nhiều loại vật liệu như thép, sắt, đồng, inox, thép, gang,…
2. Máy phay CNC là gì?
Máy phay CNC tiếng Anh là CNC Milling Machine. Là loại máy sử dụng quá trình phay CNC để gia công sản phẩm.
Nhờ vào công nghệ CNC tiên tiến, mà quy trình gia công phay CNC được tự động hóa, nâng cao chất lượng sản phẩm và tiết kiệm chi phí.
Các nguyên công phay được sử dụng phổ biến trên máy phay CNC bao gồm: Phay mặt, phay rãnh, phay hốc, phay mặt và biên dạng 3D, khoan, doa lỗ, taro ren, vát mép,…
Máy được sử dụng trong nhiều lĩnh vực như hàng không, chế tạo chi tiết máy, sản xuất thiết bị y tế, nông nghiệp, công nghiệp,… Thường được sử dụng để phay các bề mặt phẳng, các bề mặt có biên dạng phức tạp. Hoặc dùng để khoan, khoét, cắt bánh răng và gia công các rãnh trên chi tiết gia công.
3. Cấu tạo máy phay CNC
-
Khung máy (Frame)
Khung là bộ phận hỗ trợ, giúp tạo độ ổn định và độ cứng vững cho máy. Đây là nơi chịu toàn bộ lực cắt của máy.
-
Các trục (Axes)
Máy phay CNC thông thường có 3 trục cơ bản là X, Y, Z. Tùy loại máy có thể có thêm 2 trục bổ sung là A, B hoặc C tùy vào cấu hình máy.
-
Trục chính (Spindle)
Là nơi để gắn dao cắt vào thông qua giá đỡ dao. Trục chính có thể được định vị theo chiều dọc hoặc chiều ngang tùy theo từng loại máy.
-
Giá đỡ dao (Tool holder)
Giá đỡ dao chứa dao cắt được lắp trên trục chính. Dao cắt cần được lắp vào giá đỡ và siết chặt để đảm bảo rằng dao không bị dịch chuyển hoặc rung động lớn trong quá trình gia công. Nhằm đảm bảo độ chính xác của chi tiết, giảm thiểu sai số.
-
Bộ thay dao tự động (ATC)
ATC có tác dụng đưa dao ra khỏi trục chính một cách chính xác. Sau đó thay thế bằng dao khác đã được lập trình trước trên máy tính.
-
Bảng điều khiển CNC (Control Panel)
Bảng điều khiển được xem là hệ thống thần kinh của máy phay CNC. Nó điều khiển quá trình chuyển động, vị trí của các thành phần trên máy.
Một số hệ điều hành thông dụng: Fanuc, Siemens, Heidenhain, Okuma, Haas,… Trong đó Fanuc là hệ điều khiển thân thiện với người dùng và được sử dụng phổ biến nhất.
-
Bàn máy (Worktable)
Bàn máy là nơi để kẹp các chi tiết gia công, có thể được dùng để gắn đồ gá hoặc những dụng cụ cố định chi tiết.
-
Dao (Tools)
Máy phay CNC sử dụng dao cắt rất đa dạng, từ mũi khoan đến dao phay mặt đầu, dao phay ngón, dao phay cầu, dao khắc và các loại dụng cụ đặc biệt khác,…
-
Đồ gá (Fixture)
Là thiết bị dùng để kẹp chặt và xác định vị trí của phôi so với dụng cụ cắt. Nhằm đảm bảo độ chính xác và giảm thời gian thiết lập chi tiết.
-
Hệ thống làm mát (Cooling system)
Hệ thống làm mát giúp cung cấp nước làm mát cho bề mặt cắt hoặc trục quay với dụng cụ trong quá trình gia công. Nhằm giảm thiểu nhiệt độ sinh ra trong máy.
-
Hệ thống bôi trơn (Lubrication system)
Hệ thống bôi trơn giúp cho máy vận hành ở tình trạng tốt trong thời gian dài. Giúp quá trình gia công diễn ra liền mạch và tiết kiệm thời gian nghỉ máy.
Tìm hiểu thêm về cấu tạo máy phay CNC.
4. Các loại máy phay CNC
Các loại máy phay CNC thường được chia thành 2 nhóm chính như sau:
– Phân loại theo số trục: Máy phay CNC 3 trục, 4 trục, 5 trục hoặc nhiều hơn. Cấu tạo càng nhiều trục, thì máy càng có thể gia công được chi tiết phức tạp.
– Phân loại theo hướng trục chính:
- Máy phay đứng, có trục chính theo phương thẳng đứng.
- Máy phay ngang, có trục chính theo phương ngang.
- Máy phay giường, là một dạng đặc biệt của máy phay đứng.
Chi tiết về các máy phay CNC được phân loại theo hướng trục chính:
- Máy phay đứng CNC:
Cấu tạo với trục chính nằm vuông góc với bàn máy. Các máy phay đứng hiện nay là máy phay CNC 3 trục, 4 trục, 5 trục,…
- Máy phay ngang CNC:
Cấu tạo với trục chính nằm song song với bàn máy. Loại máy này có thể gia công được các phôi có kích thước lớn và nặng.
- Máy phay giường CNC
Còn được gọi là trung tâm gia công cột đôi. Là một dạng đặc biệt của máy phay đứng CNC.
Xem thêm về các sản phẩm máy phay CNC.
5. Công dụng của máy phay CNC là gì?
Một số công dụng chính của máy phay CNC là:
- Máy chủ yếu dùng để phay, cắt gọt, khoan,… với độ tỉ mỉ và chính xác cao, dung sai lên đến 0.001mm.
- Dao cắt của máy có khả năng di chuyển theo nhiều đường: thẳng, ngang, dọc, biên dạng tròn. Có thể di chuyển lên – xuống được ngay cả trong không gian 3D.
- Máy có khả năng cắt gọt nhiều chi tiết máy khác nhau cùng một lúc nhưng vẫn đảm bảo được chất lượng sản phẩm.
6. Ưu điểm của máy phay CNC
Máy phay CNC có rất nhiều ưu điểm. Đó cũng là lý do nó được sử dụng phổ biến ở các nhà máy, phân xưởng hiện nay.
- Tốc độ cắt nhanh. Giảm thiểu thời gian gia công từ đó thúc đẩy sản xuất sản phẩm ra thị trường.
- Có thể cắt đa dạng vật liệu theo đường tròn, đường thẳng, đường cong, 3D,… dễ dàng với độ chính xác tuyệt đối.
- Máy có thể gia công hàng loạt chi tiết và có thể hoạt động liên tục trong thời gian dài, nhưng vẫn đảm bảo được chất lượng sản phẩm.
- Máy có khả năng tự động hóa quy trình sản xuất nên không cần nhiều người vận hành máy. Tiết kiệm chi phí nhân công cho doanh nghiệp.
7. Ứng dụng máy phay CNC là gì?
Máy phay CNC được ứng dụng trong hầu hết các lĩnh vực như công nghiệp, hàng không, y tế,… nhằm đáp ứng đầy đủ các nhu cầu của con người. Một số ứng dụng phổ biến của máy là:
- Gia công theo khuôn đúc.
- Sản xuất đồ gia dụng, đồ nội thất.
- Sản xuất phụ tùng, chi tiết máy, bộ phận máy bay,…
- Sản xuất thiết bị y tế.
- Chế tạo đa dạng vật liệu kim loại, phục vụ nhiều mục đích sản xuất khác nhau.
- Các ngành khác như giày dép, may mặc, điện tử, hàng hải,…
8. Giá máy phay CNC
Máy phay CNC có đa dạng mẫu mã với những khả năng và công dụng khác nhau. Khi có nhu cầu mua máy, doanh nghiệp nên tham khảo các ý kiến từ chuyên gia, nhà cung cấp hoặc những người đã từng sử dụng máy để chọn được loại máy đảm bảo chất lượng cao và vận hành tốt.
Doanh nghiệp còn có thể đánh giá máy dựa vào các yếu tố sau: tính năng máy (tốc độ trục chính, công suất máy,…), thiết kế máy (kích thước bàn máy, tải trọng tối đa, số lượng dao,…). Nên chọn mua máy nhập khẩu của các hãng máy uy tín, chất lượng tại các đại lý phân phối chính hãng để đảm bảo máy vận hành êm ái. Cũng như dễ dàng hơn trong việc vận chuyển máy, bảo hành và bảo dưỡng.
Có nhiều phân khúc máy cơ bản là thấp, trung bình, cao. Từng phân khúc máy với các loại máy có thiết kế và tính năng riêng. Đáp ứng cho mọi nhu cầu gia công và quy mô nhà xưởng.
Xem thêm về báo giá máy phay CNC.
9. Mua máy phay CNC ở đâu?
Máy phay CNC là loại máy gia công phổ biến ở Việt Nam, có thể đáp ứng đầy đủ các yêu cầu gia công cơ bản nhất. Bằng công nghệ CNC hiện đại, máy mang đến cho doanh nghiệp nhiều lợi ích như tự động hóa quy trình sản xuất, nâng cao chất lượng sản phẩm, tiết kiệm chi phí nhân công,…
Máy CNC Nhập khẩu là đơn vị chuyên cung cấp các loại máy CNC nói chung và máy phay CNC nói riêng như máy phay đứng CNC, máy phay ngang CNC. Chúng tôi không những mang đến cho khách hàng những sản phẩm tốt nhất với giá cả cạnh tranh nhất. Mà còn hỗ trợ nhiều dịch vụ ưu đãi như hỗ trợ chuyển giao công nghệ, vận chuyển tận xưởng, bảo hành, bảo dưỡng,…
Các sản phẩm mà chúng tôi cung cấp đảm bảo 100% chính hãng, chất lượng cao. Ngoài ra còn có đội ngũ kỹ thuật và tư vấn viên tận tình và chuyên nghiệp. Cung cấp đầy đủ và chính xác thông tin chi tiết về máy, giúp doanh nghiệp có thể lựa chọn máy phù hợp.
Quý doanh nghiệp có nhu cầu mua máy phay CNC vui lòng liên hệ hotline, hoặc để lại thông tin trong form bên dưới để chúng tôi chủ động hỗ trợ tư vấn.
